監控系統液晶拼接屏_電視墻_控制器

監控系統液晶拼接屏_電視墻_控制器是新一代基于FPGA的純硬件圖像處理設備。它與傳統的控制器相比,擁有全新的系統構架、數據交換體系、數據處理方式和設備結構,系統帶寬高,支持多路高清信號的接入和實時處理,是一款性能強大的高端圖像處理設備。采用主控板加輸入和輸出板的結構,使輸入輸出端口數量和端口類型可以任意配置,能夠在多個顯示終端上同時顯示多個動態畫面,主要用于大屏幕拼接顯示系統,是系統的核心顯示控制設備。















咨詢熱線

13308234525

產品簡介

監控系統液晶拼接屏_電視墻_控制器_LED控制器是新一代基于FPGA的純硬件圖像處理設備。它與傳統的控制器相比,擁有全新的系統構架、數據交換體系、數據處理方式和設備結構,系統帶寬高,支持多路高清信號的接入和實時處理,是一款性能強大的高端圖像處理設備。采用主控板加輸入和輸出板的結構,使輸入輸出端口數量和端口類型可以任意配置,能夠在多個顯示終端上同時顯示多個動態畫面,主要用于大屏幕拼接顯示系統,是系統的核心顯示控制設備。


功能特性

單個信號可以在任意M×N個顯示單元上拼接顯示,M、N均為大于等于1的正整數。

支持 VGA、DVI、HDMI、BNC、YPbPr、DP、HDBaseT 及 IP 源多種信號源采集。

解碼板支持

h.264/h.265/Mpeg4/Mjpeg/HIK264/Smart264/Smart265 編碼格式,支持 2 路 800W(2 路600w或 2 路 500W 或 8 路 1080P 或 16 路 720P 或 32 路 D1)網絡信號解碼上墻,且支持本地錄像文件回放上墻。

支持單個輸出口 1/4/9/16 畫面分割,子窗口全屏切換。

支支持圖層疊加,最大支持 6 個圖層,其中包括一個虛擬 LED 圖層和一個底圖圖層,虛擬 LED 字體大小及背景顏色可調,可選擇 LED 滾動方式,底圖分辨率可高達 16384 *8192;

用戶管理支持信號源與電視墻區域操作權限設置;

內置矩陣功能,可支持單個信號源開多個窗口同時顯示。

支持信號開窗、漫游。

支持SADP自動搜索IP,重置管理員密碼;

支持顯示墻連接調整,可以實現客戶端虛擬顯示墻窗口和控制器輸出口任意對應;

客戶端提供上墻信號的預覽功能,方便用戶調用信號;

支持LED屏模式和普通屏模式并存。

支持多種常見分辨率接入,字符疊加,詳情可參照下方表格。

支持平鋪模式,在平鋪模式下視頻圖層擴展至 8 層。

支持遠程互動功能

兼容無線投屏模塊

支持電視墻鏡像功能,可將一個區域的電視墻復制到另一區域。

支持分布式信號采集

支持LED模式1像素對齊

支持視頻倍線增強功能,增強等級分為:1、2、3、4、5、6、7、8,8 個檔位。與 1 像素對齊功能互斥,可定制開啟。

支持低延時模式,解碼輸入到電視墻顯示延時 200ms 以內。

支持網絡和串口PTZ控制

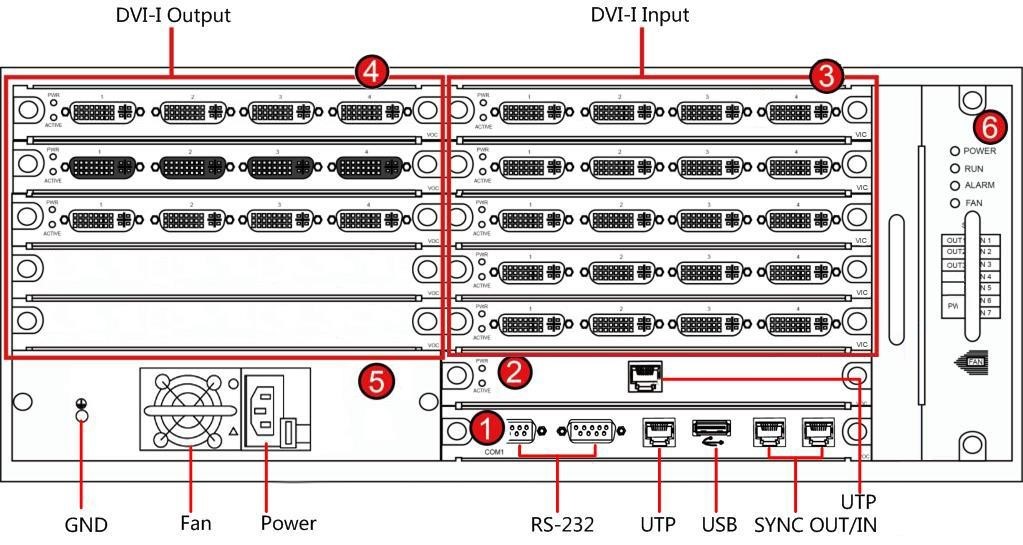

1.控制板包含 USB 接口(預留)、SYNC   OUT/IN 接口(預留)、UTP 網口、RS-232 串口
2/3.輸入業務板插槽6 個輸入板槽位,支持 VGA、DVI、HDMI、BNC、YPbPr、HDBaseT、DP 及 IP 源多種信號解碼
4.輸出業務板插槽3 個輸出板槽位,支持 DVI/VGA/HDMI 輸出
5.電源包含供電插頭以及電源風扇,4U 機箱標配一個電源。機箱要接地,避免靜電對設備造成損傷。
6.風扇風扇不能熱插拔,會導致風扇損壞。風扇上有 POWER、RUN、ALARM、FAN 四個狀態燈,正常工作時只有 RUN 和 POWER 亮,ALARM 燈表示風扇異常,F(xiàn)AN 燈預留


















主控板(DS-C10S-MSUT)網絡接口1 個 10M/100M/1000M 自適應以太網口
USB 接口1 個,USB2.0(預留)
RS232 串行接口2 個
級聯網口2 個,SYNC OUT/IN(預留)
網絡解碼板(DS-C10S-SIUT)解碼能力單板解碼 2 路 800w 低幀率,2 路 600w,2 路 500W,8 路 1080P,16路 720P 或 32 路 D1
DVI輸入板(DS-C10S-DI4T)接口及數量4 個 DVI 接口,支持自定義分辨率接入
DVI 數字信號輸入分辨率720P@50Hz,720P@60Hz,1024×768@60Hz,1024×768@75Hz,
1280×1024@60Hz,1280×1024@75Hz,1366×768@60Hz,1400×1050@60Hz,
1080P@50Hz,1080P@60Hz,UXGA@60Hz,1920x1200@60Hz
VGA輸入板(DS-C10S-VI4T)接口及數量4 個 VGA 接口
RGB 信號輸入分辨率需要 DVI 轉 VGA 轉接頭,分辨率: 720P@60Hz,1024×768@60Hz,
1024×768@75Hz,1280×1024@60Hz,1280×1024@75Hz,1366x768@60Hz,
1400x1050@60Hz,1080P@60Hz,UXGA@60Hz,1920x1200@60Hz
HDMI輸入板(DS-C10S-HI4T)接口及數量4 個 HDMI 接口,支持自定義分辨率接入
DVI 數字信號輸入分辨率1024×768@60Hz,1024×768@75Hz,720P@50Hz,720P@60Hz,
1280×1024@60Hz,1280×1024@75Hz,1366×768@60Hz,1400×1050@60Hz,
1600×1200@60Hz,1080P@50Hz,1080P@60Hz,1920×1200@60Hz,
3840×2160@30Hz(只第 1、3 路支持),4092×2160@30Hz(只第 1、3 路支持)4096*2160 暫時不支持 EDID,只能讓顯卡強制輸出
DP輸入板(DS-C10S-DPI4T)接口及數量4 個 DP 接口,支持自定義分辨率接入
信號輸入分辨率1024×768@60Hz,1024×768@75Hz,720P@50Hz,720P@60Hz,
1280×1024@60Hz,1280×1024@75Hz,1366×768@60Hz,1400×1050@60Hz,
1600×1200@60Hz,1080P@50Hz,1080P@60Hz,1920×1200@60Hz, 3840×2160@30Hz(只第 1、3 路支持),4096*2160@30(只第 1、3 路支持) 4096*2160 暫時不支持 EDID,只能讓顯卡強制輸出。
YPbPr輸入板(DS-C10S-YI4T)接口及數量4 個 YPbPr 接口
信號輸入分辨率576P@50Hz ,480P@60 Hz,720P@50Hz,720P@60Hz,1080P@50Hz, 1080P@60Hz
默認分辨率 720P@60Hz
BNC輸入板(DS-C10S-BI8T)接口及數量8 個 BNC 接口
信號輸入分辨率支持 8 路 WD1 支持 P 制 N 制信號
默認分辨率 720P@60Hz
HDBaseT輸入板(DS-C10S-HDBI4T)接口及數量4 個 HDBaseT 接口
信號輸入分辨率1024*768@60,1024*768@75,1280*720@50,1280*720@60,1280*1024@60,
1280*1024@75,
1366*768@60,1400*1050@60,1600*1200@60
1920*1080@50,1920*1080@60,1920*1200@60
3840*2160@30(只第 1、3 路支持)
4096*2160@30(只第 1、3 路支持)
DVI輸出板(DS-C10S-DO4T)接口及數量4 個 DVI 接口
DVI數字信號輸出分辨率1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz,1600x1200@60Hz,
2040x1000@60Hz,1200x1920@60Hz
VGA輸出板(DS-C10S-HO4T)接口及數量4 個 VGA 接口
RGB信號輸出分辨率需要 DVI 轉 VGA 轉接頭,分辨率:
1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz,1600x1200@60Hz,
2040x1000@60Hz,1200x1920@60Hz
HDMI 輸出板(DS-C10S-HO4T)接口及數量4 個 HDMI 接口
DVI 數字信號輸出分辨率分辨率:
1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz,1600x1200@60Hz,
2040x1000@60Hz,1200x1920@60Hz
其他參數電源AC100~240V,50/60Hz
(電壓暫降測試中需要外接 UPS 電源)
內置雙電源冗余
功耗≤450W(滿配)
工作溫度0℃-- 50 ℃
工作濕度10%-90%無冷凝
尺寸8U 標準機箱,352mm(深)*354mm(高)*442.4mm(寬)
重量≤35KG(滿配)
